比例式減壓閥概述
比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
固定比例式減壓閥主要技術參數
| 適用介質 | 水、氣體 | |||
| 適用溫度 | ≤90℃ | |||
| 壓力誤差 | ≤8％ | |||
| ****開啟壓力 | 2∶1 | 0.2MPa | ||
| 3∶1 | 0.3MPa | |||
| 連接形式 | 法蘭、內螺紋 | |||
| 主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
| 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | |

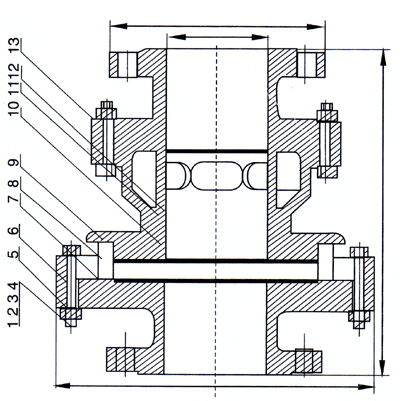

固定比例式減壓閥主要外形尺寸
法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準
| 公稱通徑DN（mm） | A | D3 |
| 25 | 232 | 115/125 |
| 32 | 246 | 140/150 |
| 40 | 256 | 150/155 |
| 50 | 270 | 165/175 |
| 65 | 306 | 185/200 |
| 80 | 320 | 210/230 |
| 100 | 340 | 240/265 |
| 125 | 400 | 275/300 |
| 150 | 429 | 310/350 |
| 200 | 358 | 355/400 |
| 型號 | 公稱壓力 | 公稱通徑DN（mm） | L |
YB43X-10T （B型） |
1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
YB43X-16T （B型） |
1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
| 公稱通徑DN（mm） | 尺寸 | ||
| C | L | D | |
| 15 | 1/2" | 80 | 50 |
| 20 | 3/4" | 80 | 50 |
| 25 | 1" | 90 | 54 |
| 32 | 1 1/4" | 100 | 60 |
| 40 | 1 1/2" | 110 | 68 |
| 50 | 2" | 120 | 80 |
產品名稱 |
Y43X比例式減壓閥 |
產品型號 |
Y43X |
公稱通徑 |
DN50-200mm |
壓力范圍 |
1.6MPa |
閥體材質 |
銅、鑄鋼、不銹鋼 |
Y43X-10、Y43X-16 型鑄鐵比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為鑄鐵的固定比例式減壓閥。
主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。
YB13X比例式減壓閥主要零部件材料：
適用介質 |
水、氣體 |
|||
適用溫度 |
≤90℃ |
|||
壓力誤差 |
≤8% |
|||
****開啟壓力 |
2：1 |
0.2MPa |
||
3：1 |
0.3MPa |
|||
連接形式 |
法蘭、內螺紋 |
|||
主要零件材料 |
閥體 |
錫青銅 |
不銹鋼 |
鑄鐵 |
內件 |
錫青銅 |
不銹鋼 |
錫青銅或不銹鋼 |
|

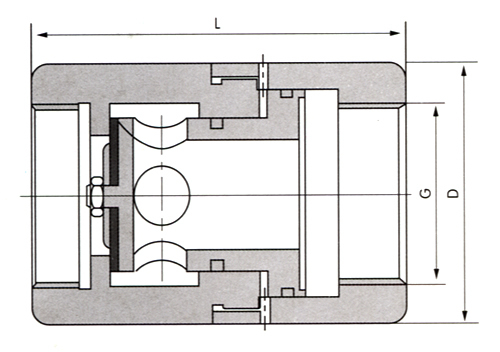

YB13X比例式減壓閥主要外形連接尺寸：
(法蘭連接尺寸按JB/T 79-94)
YB13X-10/16(B型) |
|||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
G |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
L |
80 |
80 |
90 |
100 |
110 |
120 |
140 |
D |
50 |
50 |
54 |
60 |
68 |
80 |
104 |
